Apache Airflow - 설치하기 (Docker Compose)

Cover Image

Airflow란? #

  • 워크플로우를 만들고 관리하기 위한 목적의 파이썬 기반 오픈소스 플랫폼
  • 워크플로우는 DAG(Directed Acyclic Graph) 구조를 가짐
  • Cron 기반으로 작업 스케줄링
  • 웹 UI를 통해 작업을 모니터링하고 실패 시 재실행이 가능

Airflow 장점 #

  • 파이썬에서 지원되는 다양한 라이브러리를 활용 가능
  • 대규모 환경에서 부하 증가 시 수평적 확장이 가능한 Kubenetes 등 아키텍처 지원
  • 오픈소스 플랫폼의 이점을 살려 원하는 기능을 커스터마이징 가능

Airflow 단점 #

  • 실시간 워크플로우 관리에 적합하지 않음 (최소 분 단위 실행)
  • 워크플로우가 많아질수록 모니터링이 어려움

DAG(Directed Acyclic Graph) #

  • DAG는 Task 간의 종속성과 순서를 지정
    • Task : DAG 내에서 어떠한 행위를 할 수 있는 객체
  • DAG는 1개 이상의 Task로 구성
  • Task 간에 순한되지 않고 방향성을 가짐
  • Task에 대한 종속성은 >> 또는 << 연산자를 사용해 선언
    • 예시) first_task >> second_task

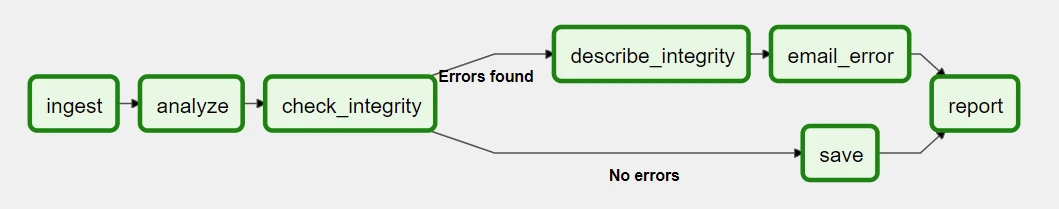

DAGs - Airflow Documentation

Airflow Workflow #

  • Scheduler : 예약된 일정에 워크플로우를 Executor에게 넘겨 Task를 실행
  • Executor : Scheduler 내부의 모든 작업을 실행하며, 모든 Task가 순차적으로 실행되게 관리
  • Worker : 실제 Task를 실행하는 주체
  • Metadata Database : Scheduler, Executor, Webserver가 상태를 저장하는데 사용
  • DAG Directory : 파이썬으로 작성한 DAG 파일을 저장하는 공간
  • Webserver : User Interface를 통해 Scheduler와 DAG 실행 과정을 시각화해 표시
Architecture Overview - Airflow Documentation

User Interface #

  • DAG와 각각의 작업이 수행되는 내용을 시각적으로 확인
  • DAG 실행을 직접 트리거
  • DAG 실행 로그를 확인하고 제한적인 디버깅 수행

Architecture Overview &mdash; Airflow Documentation

airflow.apache.org

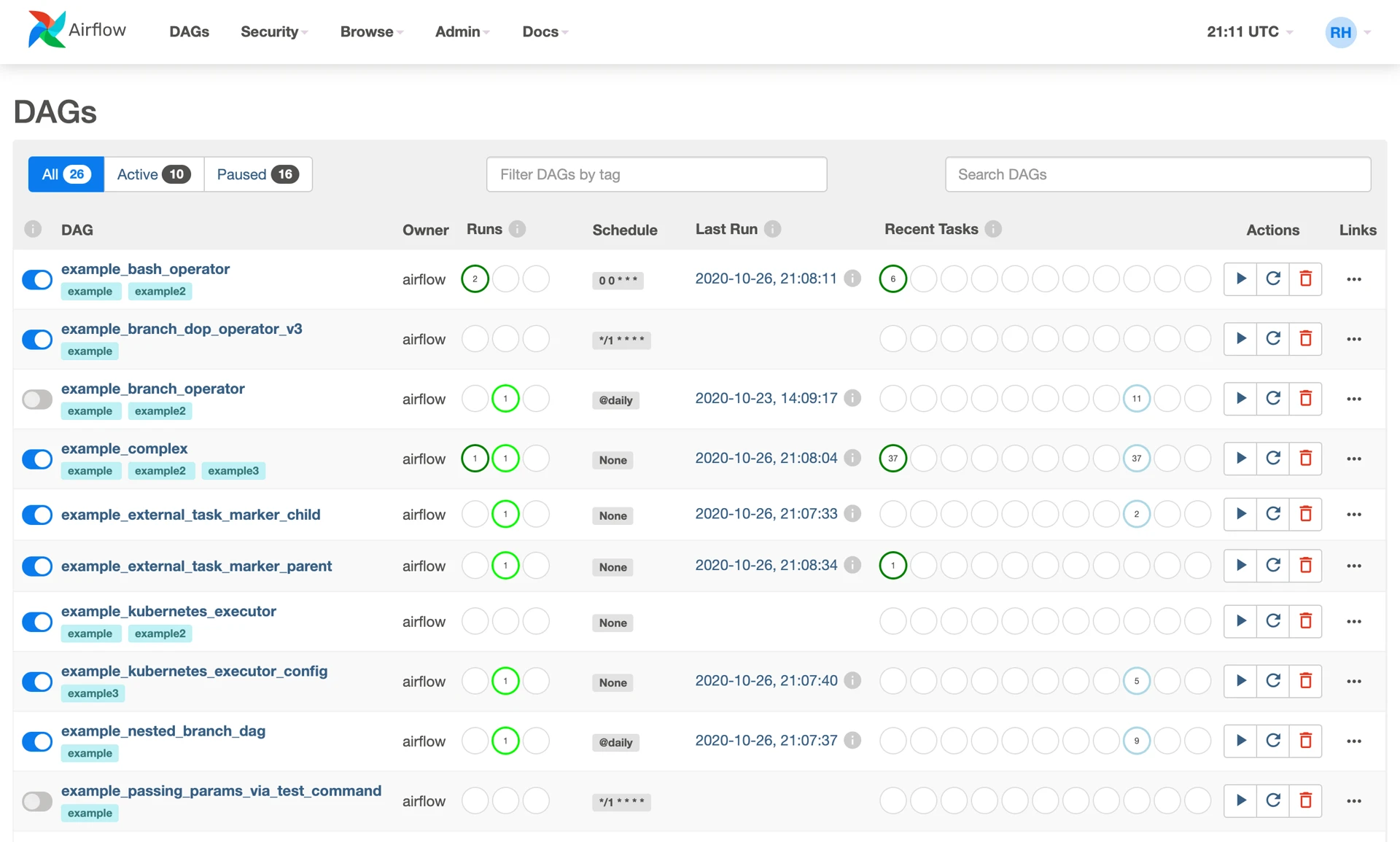

UI / Screenshots - Airflow Documentation

Airflow 설치 환경 #

  • macOS Sequoia 15.5
  • Docker Desktop 4.41.2
  • Airflow 3.0.1

Docker란? #

  • 애플리케이션을 독립적인 환경에서 실행시키는 기술
  • 가상화 서버(VM)와 비교했을 때, Guest OS를 요구하지 않아 더 효율적인 자원 활용이 가능
  • docker-compose 를 이용해 Airflow를 운영하는데 필요한 여러 서비스(컨테이너)를 실행

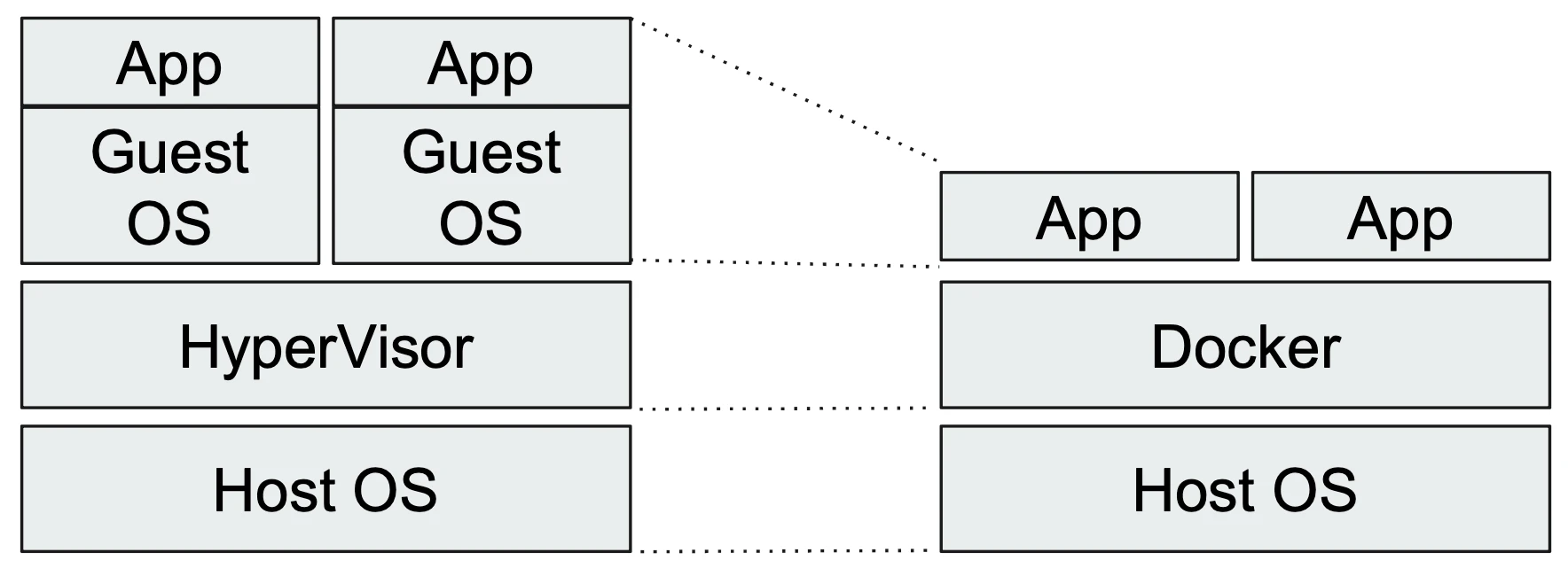

Docker vs VM

Docker Descktop 설치 #

Mac

Install Docker Desktop for Mac to get started. This guide covers system requirements, where to download, and …

Docker Documentation
  • 운영체제에 맞는 Docker Descktop 파일을 내려받아 설치
  • 설치 후 실행하면 아래와 같은 초기 화면을 확인

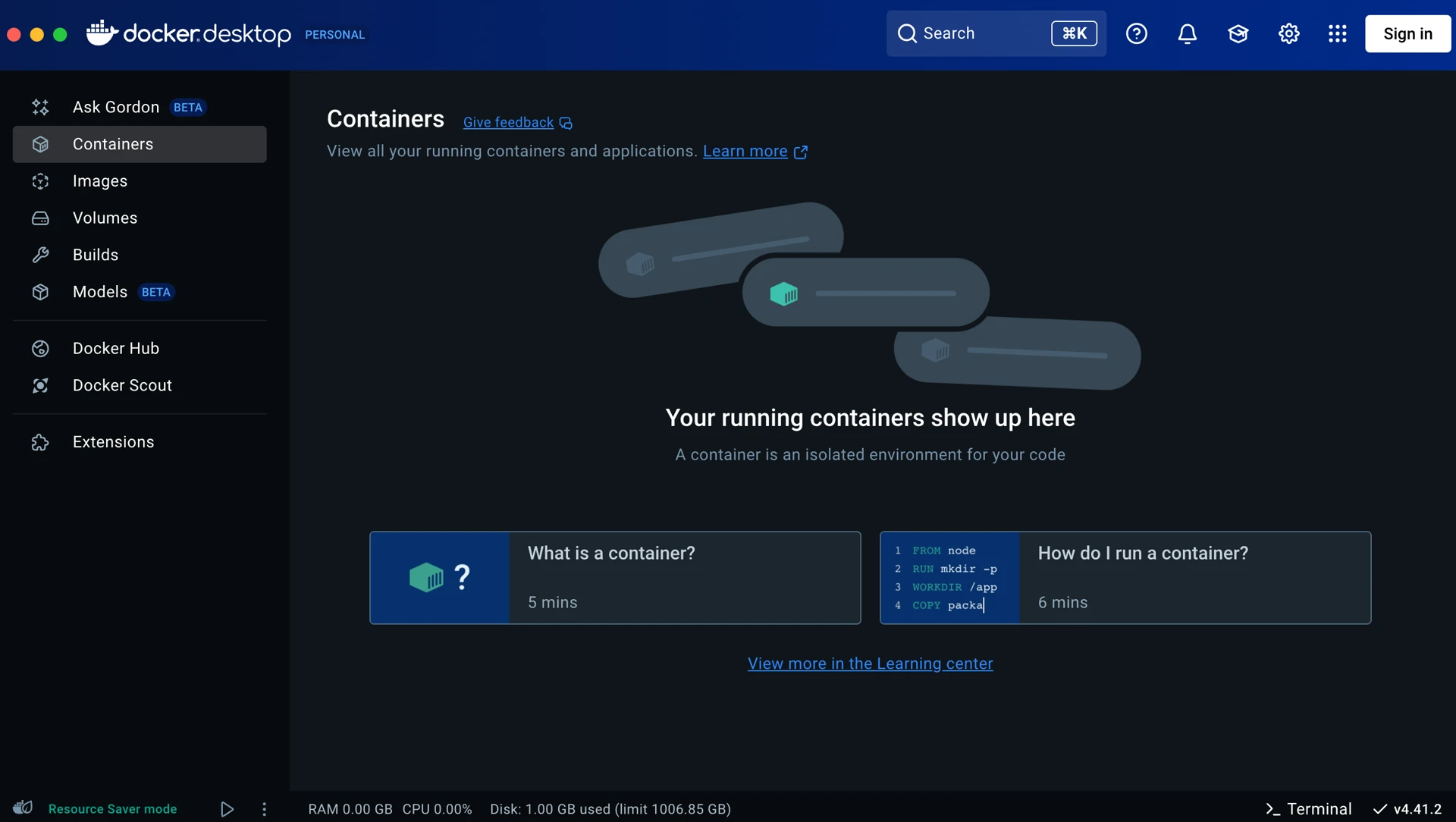

Docker Descktop UI

Airflow 설치하기 #

Running Airflow in Docker &mdash; Airflow 3.1.3 Documentation

airflow.apache.org

1. docker-compose.yaml #

bash
% curl -LfO 'https://airflow.apache.org/docs/apache-airflow/3.0.1/docker-compose.yaml'
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 12766  100 12766    0     0  38365      0 --:--:-- --:--:-- --:--:-- 38336
  • Airflow 문서로부터 docker-compose.yaml 경로를 복사해 터미널에서 요청
  • 내려받은 docker-compose.yaml 파일을 보면 아래와 같은 컨테이너가 설치될 것임을 짐작 가능
yaml
services:
  postgres:
    image: postgres:13

  redis:
    image: redis:7.2-bookworm

  airflow-apiserver: ...
  airflow-scheduler: ...
  airflow-dag-processor: ...
  airflow-worker: ...
  airflow-triggerer: ...
  airflow-init: ...
  airflow-cli: ...
  flower: ...

2. 환경 설정 #

bash
mkdir -p ./dags ./logs ./plugins ./config
echo -e "AIRFLOW_UID=$(id -u)" > .env
  • Airflow 문서에 따라 필요한 디렉토리를 생성
  • AIRFLOW_UID가 설정되지 않았다는 경고를 피하기 위해 .env 파일을 생성

3. Airflow 초기화 #

bash
docker compose up airflow-init
  • exited with code 0 가 출력되면 정상적으로 초기화되어 다음 단계로 진행

4. Airflow 실행 #

text
docker compose up
  • Docker Desktop 상에서 아래 이미지와 같이 모든 컨테이너들이 실행되고 있는지 확인 가능

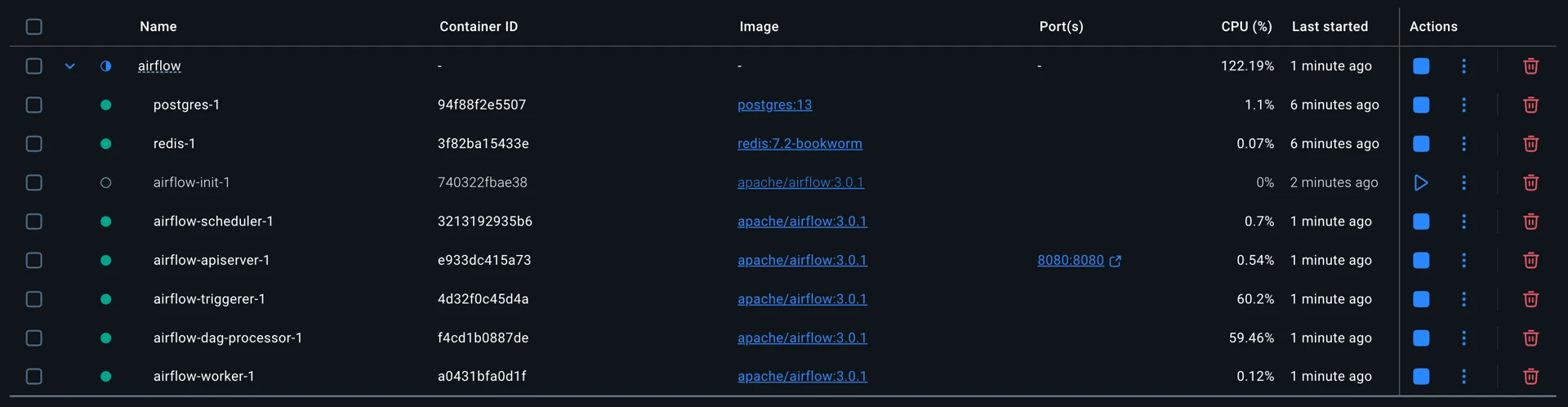

Docker Descktop에서 Airflow 서비스 조회

  • 또는 터미널에서 docker ps 명령어를 입력해 컨테이너 실행 상태를 조회 가능
bash
% docker ps
CONTAINER ID   IMAGE                  COMMAND                  CREATED          STATUS                    PORTS                    NAMES
a0431bfa0d1f   apache/airflow:3.0.1   "/usr/bin/dumb-init …"   1 minutes ago   Up 1 minutes (healthy)    8080/tcp                 airflow-airflow-worker-1
4d32f0c45d4a   apache/airflow:3.0.1   "/usr/bin/dumb-init …"   1 minutes ago   Up 1 minutes (healthy)    8080/tcp                 airflow-airflow-triggerer-1
f4cd1b0887de   apache/airflow:3.0.1   "/usr/bin/dumb-init …"   1 minutes ago   Up 1 minutes (healthy)    8080/tcp                 airflow-airflow-dag-processor-1
3213192935b6   apache/airflow:3.0.1   "/usr/bin/dumb-init …"   1 minutes ago   Up 1 minutes (healthy)    8080/tcp                 airflow-airflow-scheduler-1
e933dc415a73   apache/airflow:3.0.1   "/usr/bin/dumb-init …"   1 minutes ago   Up 1 minutes (healthy)    0.0.0.0:8080->8080/tcp   airflow-airflow-apiserver-1
94f88f2e5507   postgres:13            "docker-entrypoint.s…"   6 minutes ago   Up 6 minutes (healthy)   5432/tcp                 airflow-postgres-1
3f82ba15433e   redis:7.2-bookworm     "docker-entrypoint.s…"   6 minutes ago   Up 6 minutes (healthy)   6379/tcp                 airflow-redis-1

Airflow 둘러보기 #

Airflow 로그인 #

  • 컨테이너가 정상적으로 실행 중인 경우 브라우저에서 localhost:8080 주소로 접속하면 Airflow UI에 접근 가능
  • 초기 계정은 Username 과 Password 모두 airflow 입력

Airflow 로그인 페이지

  • 정상적으로 로그인 시 아래와 같은 홈페이지로 이동

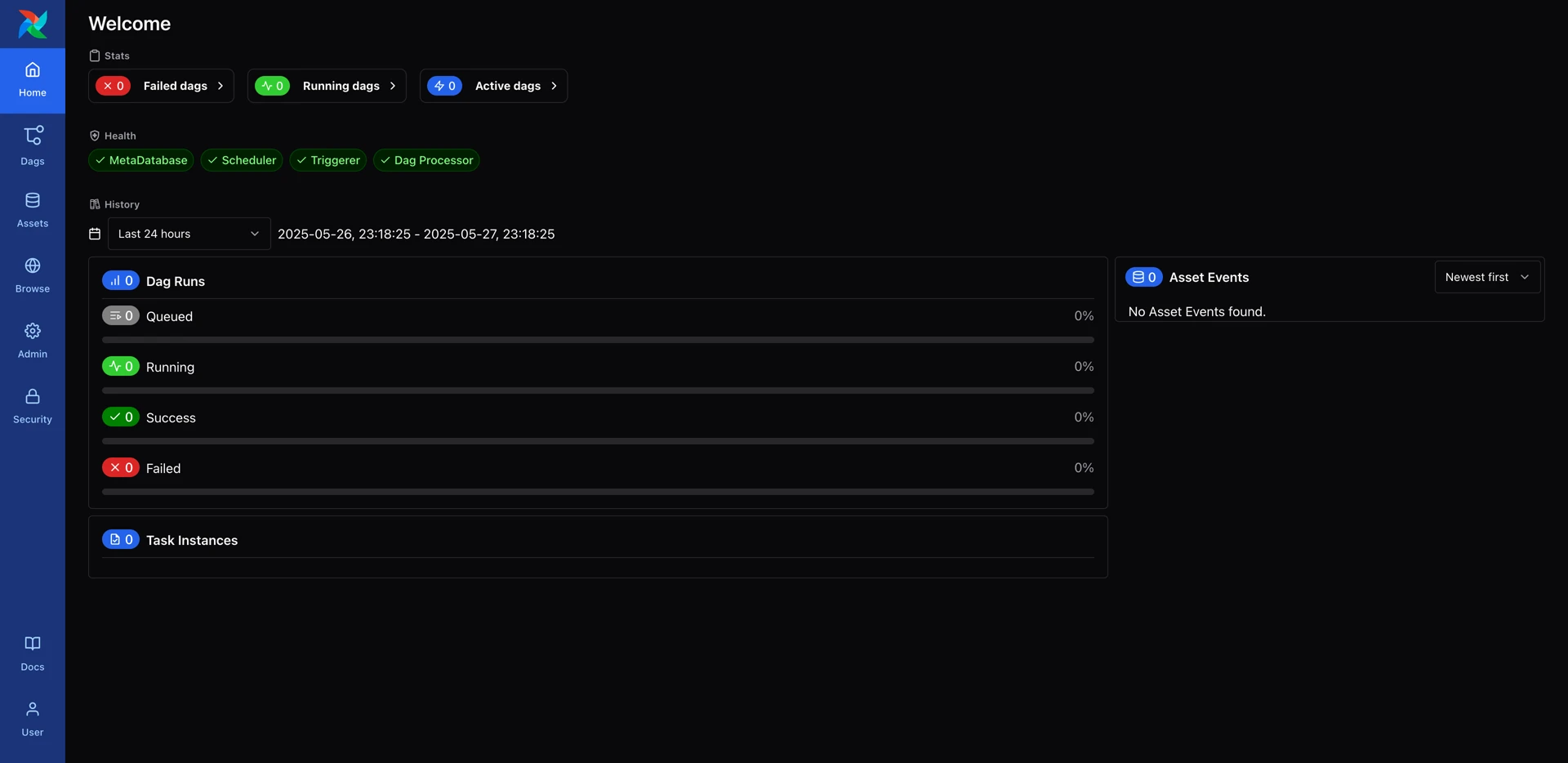

Airflow 홈페이지

Example DAG 실행 #

  • 사이드바에서 Dags 메뉴를 클릭하면 DAG 목록이 있는 페이지로 이동
  • 첫 번째에 있는 tutorial_taskflow_templates DAG를 클릭하여 상세 페이지 조회

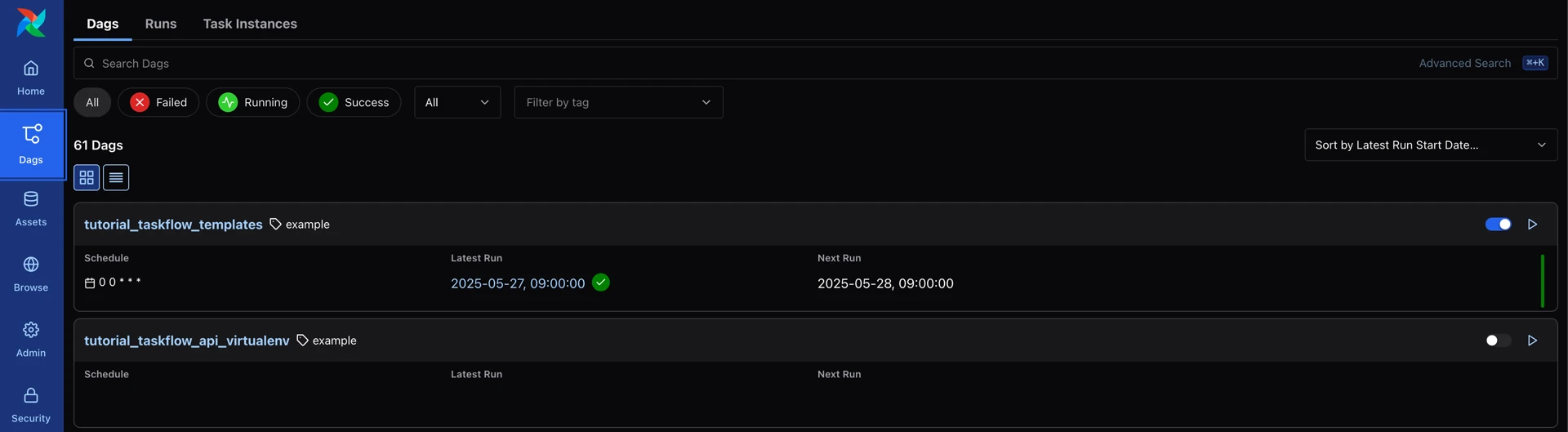

/dags 페이지

  • 상단의 DAG 제목 옆에 토글 스위치를 클릭하면 DAG 활성화
  • 좌측에서 DAG 내 Task 간 종속성을 그래프로 확인 (해당 DAG는 단일 Task로 구성)

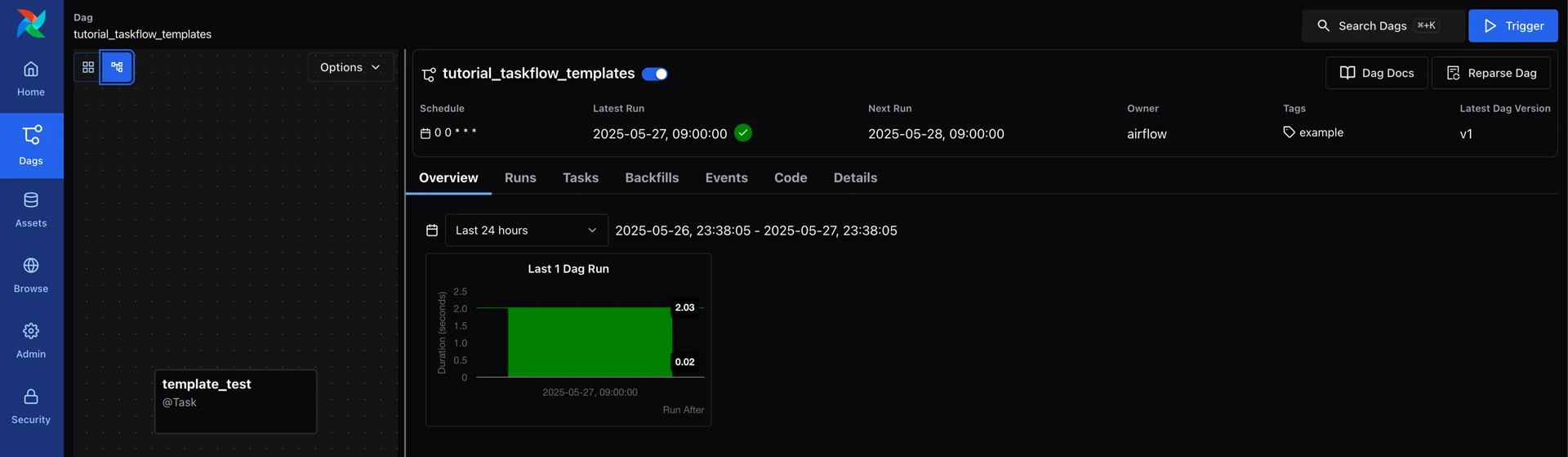

Dag 페이지 > Overview 탭

  • 내비게이션 메뉴 중에서 Runs 메뉴를 클릭하면 실행 이력을 조회

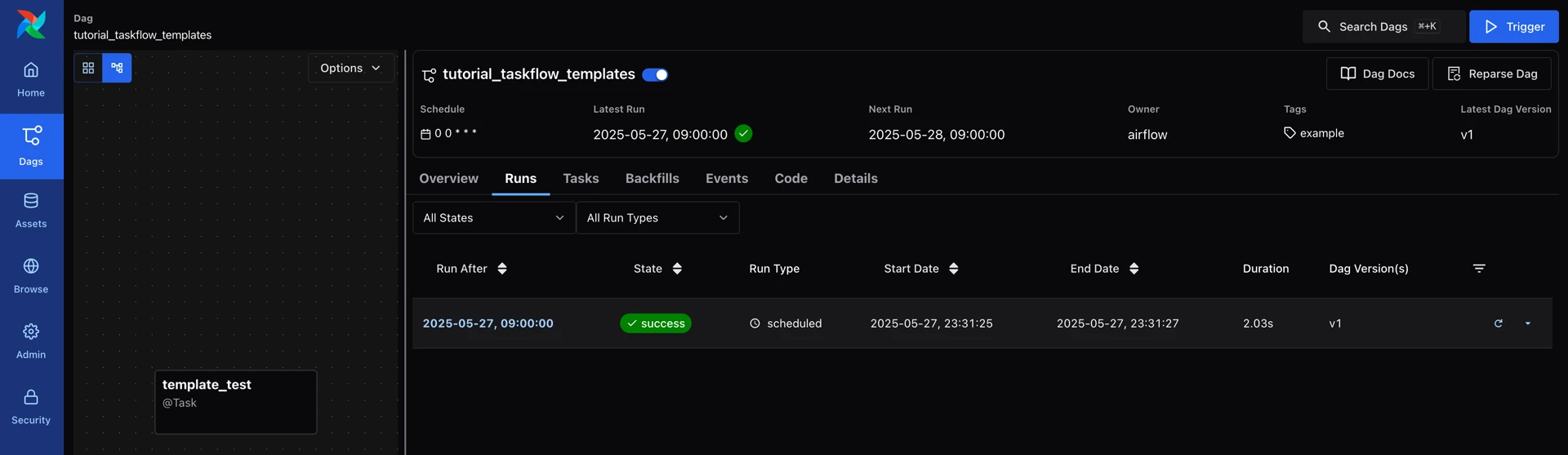

Dag 페이지 > Runs 탭

  • 실행된 결과를 하나 클릭하면 하위 Task 목록을 조회 가능
  • State 항목을 통해 처리 상태를 알 수 있는데, success 상태는 Task가 성공적으로 처리됨을 의미

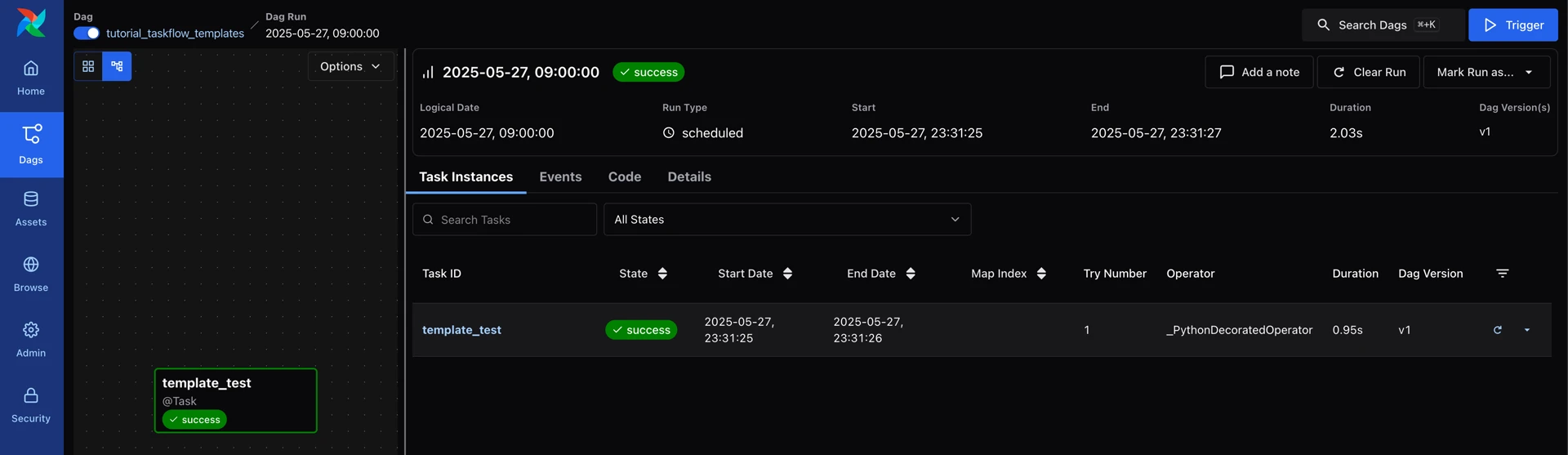

Dag Run 페이지 > Task Instances 탭

  • Task 하나를 클릭해서 Logs 메뉴에 들어가면 아래와 같이 context 라는 객체를 출력하는 구문이 확인됨
  • 앞서 DAG 페이지의 내비게이션 메뉴 중 Code 메뉴에서 이미 코드를 확인했는데, get_current_context() 라는 함수를 통해 context 라는 딕셔너리 객체를 가져와 출력하는 작업으로 추측
text
[2025-05-27, 23:31:26] INFO - context: {'dag': <DAG: tutorial_taskflow_templates>, ...}: chan="stdout": source="task"

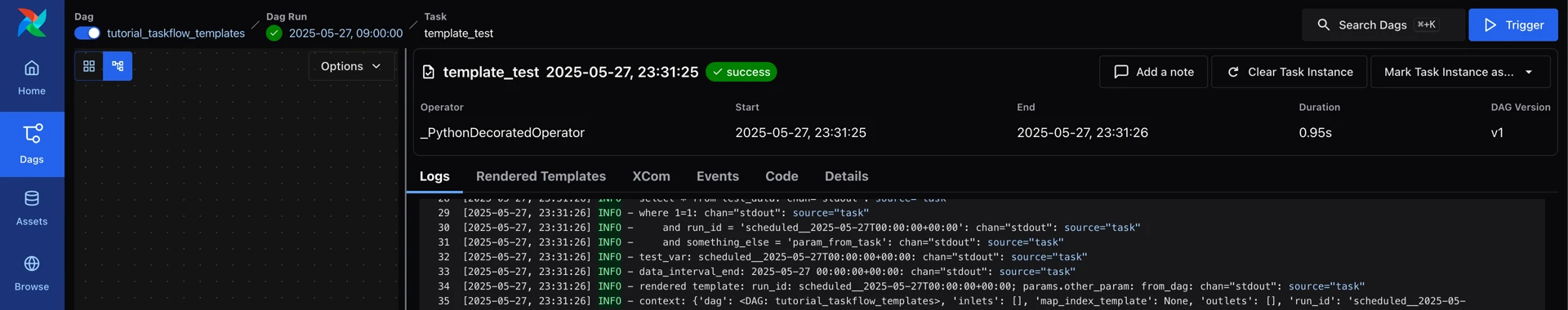

Task 페이지 > Logs 탭

Airflow 중지 #

bash
% docker compose stop
[+] Stopping 8/8
 ✔ Container airflow-airflow-dag-processor-1  Stopped                      1.1s
 ✔ Container airflow-airflow-triggerer-1      Stopped                      0.9s
 ✔ Container airflow-airflow-worker-1         Stopped                      2.8s
 ✔ Container airflow-airflow-scheduler-1      Stopped                      0.8s
 ✔ Container airflow-airflow-apiserver-1      Stopped                      0.6s
 ✔ Container airflow-airflow-init-1           Stopped                      0.0s
 ✔ Container airflow-postgres-1               Stopped                      0.1s
 ✔ Container airflow-redis-1                  Stopped                      0.2s
  • docker-compose.yaml 파일이 있는 경로에서 서비스를 명시하지 않고 명령어를 실행하면 모든 Airflow 컨테이너를 중지

Airflow 컨테이너 삭제 #

bash
% docker compose down --volumes --rmi all
[+] Running 13/13
 ✔ Container airflow-airflow-dag-processor-1  Removed                                                                                                                   1.5s
 ✔ Container airflow-airflow-triggerer-1      Removed                                                                                                                   1.2s
 ✔ Container airflow-airflow-worker-1         Removed                                                                                                                   3.4s
 ✔ Container airflow-airflow-scheduler-1      Removed                                                                                                                   1.0s
 ✔ Container airflow-airflow-apiserver-1      Removed                                                                                                                   0.9s
 ✔ Container airflow-airflow-init-1           Removed                                                                                                                   0.1s
 ✔ Container airflow-postgres-1               Removed                                                                                                                   0.2s
 ✔ Container airflow-redis-1                  Removed                                                                                                                   0.2s
 ✔ Image apache/airflow:3.0.1                 Removed                                                                                                                   0.9s
 ✔ Image postgres:13                          Removed                                                                                                                   0.9s
 ✔ Image redis:7.2-bookworm                   Removed                                                                                                                   0.9s
 ✔ Volume airflow_postgres-db-volume          Removed                                                                                                                   0.0s
 ✔ Network airflow_default                    Removed                                                                                                                   0.5s
  • docker-compose.yaml 파일이 있는 경로에서 서비스를 명시하지 않고 명령어를 실행하면 모든 Airflow 컨테이너를 삭제
    • --rmi 옵션을 추가하여 관련 이미지까지 모두 삭제
