쿠버네티스 클러스터 구축하기 - Ubuntu 24.04에서 kubeadm으로 멀티노드 설치

Cover Image

실습 개요 #

쿠버네티스 공식문서 중 시작하기 항목에 있는 컨테이너 런타임 과 kubeadm 설치하기 를 따릅니다.

OS 선정 #

관련한 블로그 게시글 중에는 Rocky Linux OS를 사용한 사례가 많았는데, 이미 과거에 Mac에 Ubuntu Server 24.04 설치하기 (UTM) 라는 게시글로 Ubuntu Server 가상머신을 생성한 이력이 있어서 Rocky Linux 대신에 Ubuntu Server를 사용할 것입니다.

Ubuntu Server를 선택한 또 다른 이유는, Rocky Linux의 원본인 RHEL 8버전과 Ubuntu Server의 공식문서를 참고하여 아래와 같이 최소사양을 비교한데 있습니다. 서비스 운영 환경으로 사용할 것이 아니라서 단순히 숫자만 놓고 봤을 때 Ubuntu Server가 더 가벼워서 실습 환경으로 선택했습니다.

하드웨어Ubuntu Server 24.04.2 LTSRHEL 8
CPU1GHz 이상 64비트1.5GHz 이상 64비트, 2코어 권장
RAM최소 1.5GB (ISO), 권장 3GB 이상최소 1.5GiB~3GiB, 권장 1GB/CPU
저장공간최소 5GB, 권장 25GB 이상최소 10GiB, 권장 20GiB 이상

Apple Silicon 환경에서 리눅스 가상머신을 실행하기 때문에, OS와 컨테이너 런타임 등은 모두 arm64 호환 버전을 사용합니다.

실습 환경 #

UTM 소프트웨어를 사용해 Ubuntu Server 가상머신이 만들어졌음을 가정하고 진행합니다. 가상머신 생성이 필요한 경우 이전 게시글을 참고할 수 있습니다.

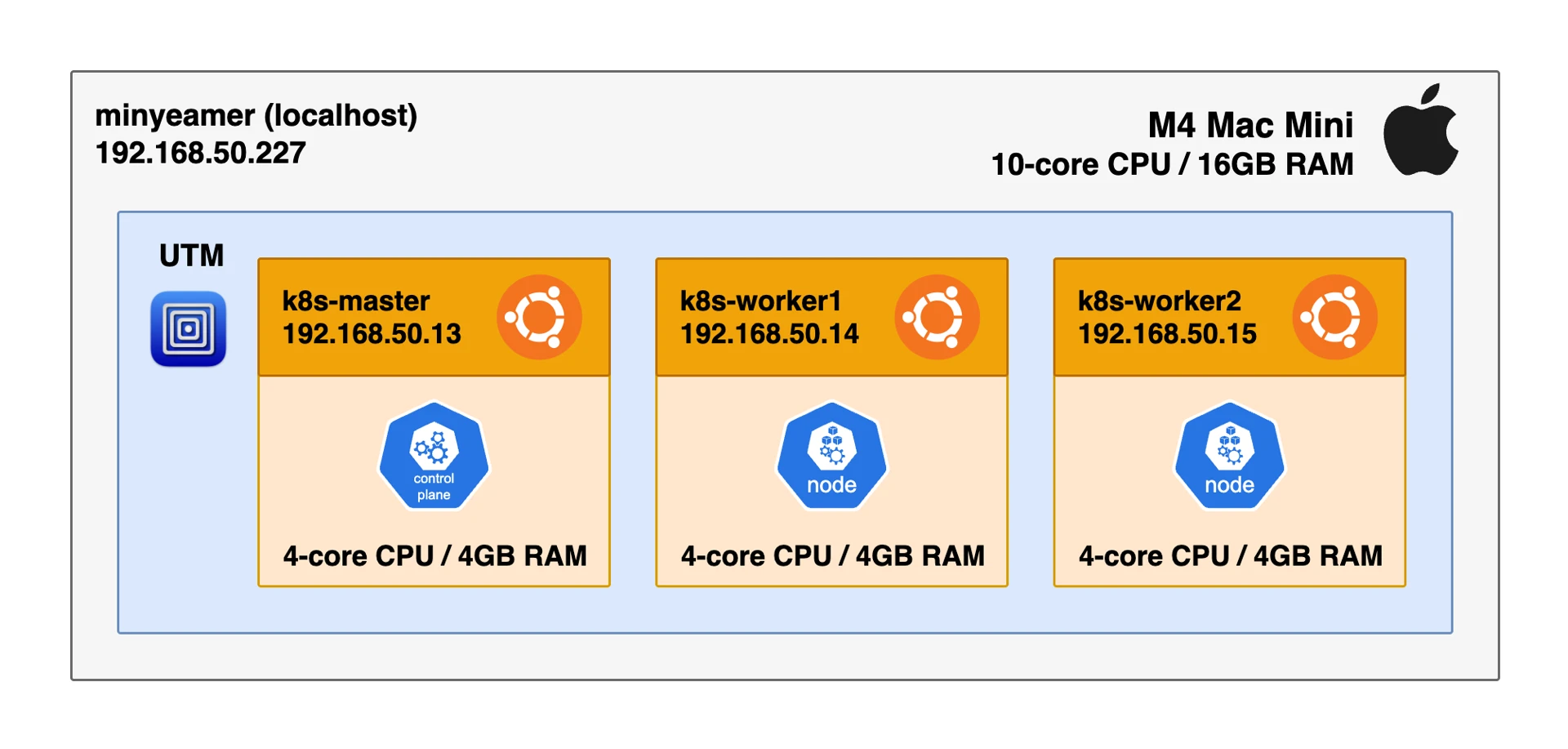

localhost(minyeamer) \subset {UTM \subset {k8s-master, k8s-worker1, k8s-worker2}}

가용 자원 #

M4 Mac Mini 한 대의 자원을 사용할 수 있습니다.

M4 Mac mini

Memory : 16GB CPU : 10코어 IP Address : 192.168.50.227/24

실습 자원 #

마스터 노드 1대와 워커 노드 2대로 구성된 쿠버네티스 클러스터를 구성합니다.

k8s-master

Memory : 4GB CPU : 4코어 IP Address : 192.168.50.13/24

k8s-worker1

Memory : 4GB CPU : 4코어 IP Address : 192.168.50.14/24

k8s-worker2

Memory : 4GB CPU : 4코어 IP Address : 192.168.50.15/24

네트워크 #

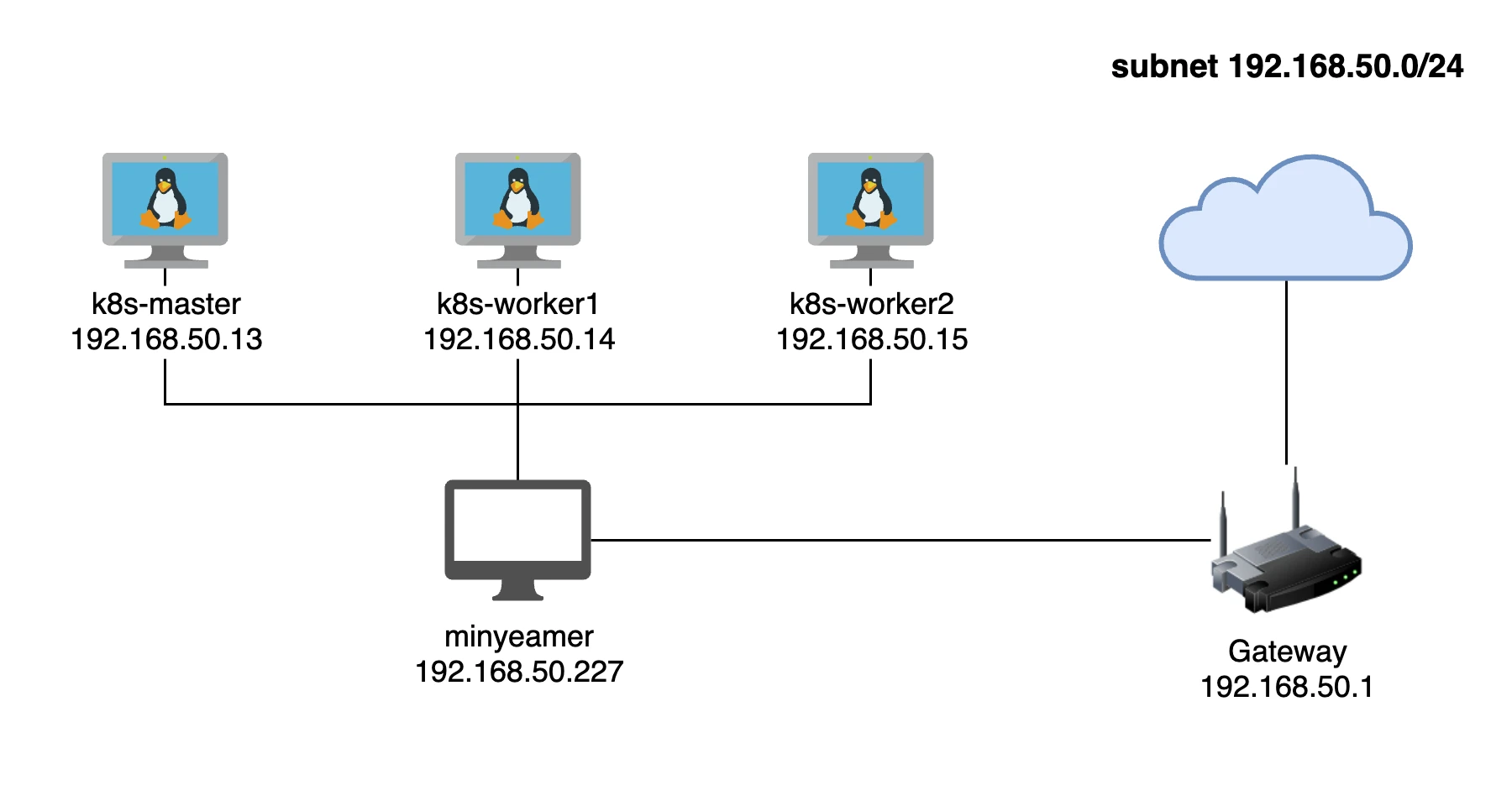

{k8s-master, k8s-worker1, k8s-worker2} -> localhost(minyeamer) -> gateway -> internet

통신 편의성을 위해 가상머신 네트워크는 브릿지 모드로 설정합니다. Ubuntu Server 설치 시 기본 설정인 DHCP 대신에 Static IP 주소를 설정합니다.

실습 중 minyeamer 호스트에서 쿠버네티스 노드로 SSH 연결하여 명령어를 입력합니다.

쿠버네티스 노드는 역할을 명시하기 위해 k8s-master, k8s-worker1, k8s-worker2 호스트로 정의합니다. k8s-master 가 마스터 노드 역할을 하고, 나머지가 워커 노드 역할을 담당합니다.

설치하기 (공통) #

우선, 마스터 노드와 워커 노드에서 공통적으로 컨테이너 런타임과 쿠버네티스를 설치합니다.

1. Ubuntu Server 기본 설정 #

bash
echo '===== [1] Ubuntu Server 기본 설정 ====='
echo '===== [1-1] 타임존 설정 ====='
sudo timedatectl set-timezone Asia/Seoul

echo '===== [1-2] hosts 설정 ====='
cat << EOF | sudo tee -a /etc/hosts

192.168.50.13 k8s-master
192.168.50.14 k8s-worker1
192.168.50.15 k8s-worker2
EOF

쿠버네티스 노드 간 호스트명으로 통신하기 위해 /etc/hosts 에 호스트명과 IP 주소를 맵핑합니다. 맥에서도 쿠버네티스 노드에 SSH로 접근하기 위해 편의상 /etc/hosts 를 동일하게 설정했습니다.

2. kubeadm 설치 전 사전작업 #

쿠버네티스 공식문서 kubeadm 설치하기 에 따르면 시작하기 전에,

  • 컴퓨터의 특정 포트들 개방. 자세한 내용은 여기 를 참고한다.
  • 스왑의 비활성화. kubelet이 제대로 작동하게 하려면 반드시 스왑을 사용하지 않도록 설정한다.

위 사항을 만족해야 한다고 알려줍니다.

쿠버네티스 클러스터 노드 간 다양한 포트를 통해 통신이 이루어지는데, 방화벽 설정에 의해 통신이 차단되어 클러스터 구성이 실패할 수 있습니다. 쿠버네티스 API 서버가 6443 포트를 사용하고, 파드 네트워크 플러그인마다 또 필요한 포트가 있습니다. 실습 환경에선 방화벽 자체를 해제합니다.

또한, 쿠버네티스의 구성요소인 Kubelet은 메모리 할당 및 관리를 위해 설계되었는데, Swap을 사용하게 되면 예상치 못한 성능 저하나 불안정성을 초래할 수 있어 Swap을 해제해야 합니다.

이러한 과정을 아래와 같은 명령어로 처리할 수 있습니다.

bash
echo '===== [2] kubeadm 설치 전 사전작업 ====='
echo '===== [2-1] 방화벽 해제 ====='
sudo systemctl stop ufw
sudo systemctl disable ufw
sudo ufw disable

echo '===== [2-2] Swap 비활성화 ====='
sudo swapoff -a
sudo sed -i '/ swap / s/^/#/' /etc/fstab

echo '===== [2-3] 필수 패키지 설치 ====='
sudo apt-get update
sudo apt-get install -y apt-transport-https ca-certificates curl gpg iproute2

추가로, 컨테이너 런타임과 쿠버네티스 설치 전 필요한 필수 패키지를 미리 설치합니다.

3. 컨테이너 런타임 설치 전 사전작업 #

컨테이너 런타임과 관련된 쿠버네티스 공식문서의 IPv4를 포워딩하여 iptables가 브리지된 트래픽을 보게 하기 문단에 따라 패킷 포워딩 등의 기능 제공을 위해 iptables 설정을 합니다.

해당 과정은 아래와 같이 공식문서에서 제공됩니다.

bash
echo '===== [3] 컨테이너 런타임 설치 전 사전작업 ====='
echo '===== [3-1] 필요한 모듈 로드 ====='
cat <<EOF | sudo tee /etc/modules-load.d/containerd.conf
overlay
br_netfilter
EOF

sudo modprobe overlay
sudo modprobe br_netfilter

echo '===== [3-2] iptables 세팅 ====='
sudo tee /etc/sysctl.d/kubernetes.conf <<EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables  = 1
net.ipv4.ip_forward                 = 1
EOF

echo '===== [3-3] 설정값 적용 ====='
sudo sysctl --system

4. 컨테이너 런타임 설치 #

컨테이너 런타임은 Docker 공식문서 Install Docker Engine on Ubuntu 에 따라 도커 엔진을 설치합니다. 도커 엔진을 설치하고 그 안에 포함되는 containerd 를 쿠버네티스의 컨테이너 런타임으로 사용합니다.

해당 과정은 아래와 같이 공식문서에서 제공됩니다.

참고로, containerd 설치 시 amd64와 arm64 아키텍처 중 하나를 지정해야 하는데, $(dpkg --print-architecture) 명령어로 현재 환경의 아키텍처를 출력하여 변수로 사용합니다.

bash
echo '===== [4] 컨테이너 런타임 설치 ====='
echo '===== [4-1] 도커 공식 GPG 키 추가 ====='
sudo apt-get update
sudo install -m 0755 -d /etc/apt/keyrings
sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc
sudo chmod a+r /etc/apt/keyrings/docker.asc

echo '===== [4-2] 도커 Apt 저장소 추가 ====='
echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu \
  $(. /etc/os-release && echo "${UBUNTU_CODENAME:-$VERSION_CODENAME}") stable" | \
  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

echo '===== [4-3] containerd 설치 ====='
sudo apt-get update
sudo apt-get install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

echo '===== [4-4] CRI 활성화 ====='
sudo mkdir -p /etc/containerd
sudo containerd config default | sudo tee /etc/containerd/config.toml

sudo sed -i 's/SystemdCgroup = false/SystemdCgroup = true/g' /etc/containerd/config.toml
sudo systemctl restart containerd

컨테이너 런타임과 관련된 쿠버네티스 공식문서의 containerd 문단을 보면 아래와 같은 참고사항을 알려줍니다.

만약 containerd 를 패키지(RPM, .deb 등)를 통해 설치하였다면, CRI integration 플러그인은 기본적으로 비활성화되어 있다.

쿠버네티스에서 containerd를 사용하기 위해서는 CRI support가 활성화되어 있어야 한다. cri가 /etc/containerd/config.toml 파일 안에 있는 disabled_plugins 목록에 포함되지 않도록 주의하자. 만약 해당 파일을 변경하였다면, containerd 를 다시 시작한다.

따라서, containerd 설치 후 CRI를 직접 활성화합니다.

컨테이너 런타임을 설치한 후 containerd 버전을 확인해보니 1.2.27 버전이 설치되었습니다.

bash
$ containerd --version
containerd containerd.io 1.7.27 05044ec0a9a75232cad458027ca83437aae3f4da

5. 쿠버네티스 설치 #

쿠버네티스 공식문서의 kubeadm, kubelet 및 kubectl 설치 문단에 따라 쿠버네티스 운영에 필요한 패키지를 설치합니다. 각 패키지에 대해 아래와 같은 설명을 참고할 수 있습니다.

  • kubeadm : 클러스터를 부트스트랩하는 명령이다.
  • kubelet : 클러스터의 모든 머신에서 실행되는 파드와 컨테이너 시작과 같은 작업을 수행하는 컴포넌트이다.
  • kubectl : 클러스터와 통신하기 위한 커맨드 라인 유틸리티이다.

해당 과정은 아래와 같이 공식문서에서 제공됩니다.

bash
echo '===== [5] kubeadm 설치 ====='
echo '===== [5-1] 쿠버네티스 패키지 저장소의 공개키 다운로드 ====='
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.33/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg

echo '===== [5-2] 쿠버네티스 Apt 저장소 추가 ====='
# sudo mkdir -p -m 755 /etc/apt/keyrings << Ubuntu 22.04 이전 버전
echo \
  "deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.33/deb/ /" | \
  sudo tee /etc/apt/sources.list.d/kubernetes.list

echo '===== [5-3] kubelet, kubeadm, kubectl 설치 ====='
sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl

echo '===== [5-4] kubelet 서비스 활성화 ====='
sudo systemctl enable --now kubelet

쿠버네티스를 설치한 후 kubeadm, kubelet, kubectl 버전을 확인했습니다. 모두 동일하게 1.33.2 버전이 설치되었습니다.

bash
$ kubeadm version
kubeadm version: &version.Info{
Major:"1", Minor:"33", EmulationMajor:"", EmulationMinor:"", MinCompatibilityMajor:"",
MinCompatibilityMinor:"",
GitVersion:"v1.33.2", GitCommit:"a57b6f7709f6c2722b92f07b8b4c48210a51fc40",
GitTreeState:"clean", BuildDate:"2025-06-17T18:39:42Z",
GoVersion:"go1.24.4", Compiler:"gc", Platform:"linux/arm64"}
bash
$ kubelet --version
Kubernetes v1.33.2
bash
$ kubectl version
Client Version: v1.33.2
Kustomize Version: v5.6.0
Server Version: v1.33.2

설정하기 (마스터 노드) #

마스터 노드에서 우선 클러스터 설정을 진행합니다.

6. 쿠버네티스 클러스터 설정 #

쿠버네티스 클러스터를 초기화하면 다양한 쿠버네티스 컴포넌트들이 파드로 만들어집니다. 또한, 실습 과정에서 새로운 파드를 생성하게 됩니다.

컨테이너들 간 통신을 위해 CNI(Container Network Interface)라는 표준 인터페이스가 필요합니다. 쿠버네티스는 기본적으로 Kubelet 이라는 자체적인 CNI 플러그인을 제공하지만 네트워크 기능이 매우 제한적인 단점이 있습니다.

그 단점을 보완하기 위해, 서드파티 플러그인으로 Flannel, Calico 등이 존재합니다. 이 중에서 Calico 네트워크 정책 및 보안, 확장성, 성능 측면에서 뛰어나기 때문에 실전 환경에서 주로 사용됩니다.

Calico를 개발하고 관리하는 Tigera에서 제공하는 공식문서 Install Calico networking and network policy for on-premises deployments 를 참고하여 아래와 같이 Calico를 설치했습니다.

bash
echo '===== [6] 쿠버네티스 클러스터 설정 ====='
echo '===== [6-1] 클러스터 초기화 ====='
sudo kubeadm init --pod-network-cidr=10.244.0.0/16 --apiserver-advertise-address 192.168.50.13

echo '===== [6-2] kubectl 설정 ====='
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

echo '===== [6-3] Pod Network 설치 (Calico) ====='
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.30.2/manifests/operator-crds.yaml
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.30.2/manifests/tigera-operator.yaml

echo '===== [6-4] 사용자 정의 리소스 다운로드 ====='
curl https://raw.githubusercontent.com/projectcalico/calico/v3.30.2/manifests/custom-resources.yaml -O
sed -i 's/192.168.0.0/10.244.0.0/g' custom-resources.yaml

echo '===== [6-5] Calico를 설치하기 위한 manifest 생성 ====='
kubectl create -f custom-resources.yaml

설치가 완료되면 calico-system 이라는 네임스페이스 아래에 calico-node 등의 파드가 만들어집니다. 하지만, 위 명령어 중 사용자 정의 리소스 다운로드 부분에 calico-node 를 정의하는 custom-resources.yaml 파일의 기본 네트워크 대역이 192.168.0.0/16 대역으로 작성되어 있어서 오류가 발생했습니다.

custom-resources.yaml 파일 내용에서 기본 네트워크 대역을 클러스터 초기화 시에 입력한 pod-network-cidr 대역 10.244.0.0/16 으로 변경해줍니다.

bash
$ kubectl get pods -n calico-system
NAME                                       READY   STATUS        RESTARTS      AGE
calico-kube-controllers-6565cb8dfb-dfb6m   1/1     Running       1 (23h ago)   3d
calico-node-2xznr                          1/1     Running       0             3d
calico-node-7zlgx                          1/1     Running       0             3d
calico-node-jgddh                          0/1     Running       1 (23h ago)   3d
calico-typha-6fd8bff95d-k2bgm              1/1     Running       0             3d
csi-node-driver-2llx6                      2/2     Running       0             3d
csi-node-driver-mj8js                      2/2     Running       0             3d
csi-node-driver-nzr55                      2/2     Running       2 (23h ago)   3d
goldmane-5f56496f4c-5szmn                  1/1     Running       1 (23h ago)   3d
whisker-78db647586-dpsdl                   2/2     Terminating   0             3d
whisker-78db647586-tmbnp                   2/2     Running       0             31m

설정하기 (워커 노드) #

워커 노드에서 마스터 노드에 연결하는 설정을 진행합니다.

7. 쿠버네티스 클러스터 연결 #

마스터 노드에서 쿠버네티스 클러스터를 초기화하고 새 노드가 클러스터에 합류할 수 있도록 아래와 같이 토큰을 생성할 수 있습니다.

bash
k8s-master$ sudo kubeadm token create --print-join-command > ~/join.sh
k8s-master$ cat join.sh
kubeadm join 192.168.50.13:6443 --token ...

마스터 노드에서 kubeadm token create 의 출력 결과를 복사해서 워커 노드에서 실행할 수도 있지만, 향후 쿠버네티스 설치 과정을 Ansible 등을 사용해 자동화할 계획이 있어서 GUI를 거치지 않고 SSH 통신을 통해 출력 결과를 전달했습니다.

bash
k8s-master$ scp ~/join.sh minyeamer@k8s-worker1:/home/minyeamer/
k8s-worker1$ sudo ./join.sh

k8s-master$ scp ~/join.sh minyeamer@k8s-worker2:/home/minyeamer/
k8s-worker2$ sudo ./join.sh

마스터 노드로부터 전달받은 join.sh 파일, 즉 kubeadm join 명령어를 워커 노드에서 실행하고 기다리면 모든 노드가 활성화되는 것을 확인할 수 있습니다.

bash
k8s-master$ kubectl get nodes
NAME          STATUS     ROLES           AGE   VERSION
k8s-master    Ready      control-plane   29m   v1.33.2
k8s-worker1   NotReady   <none>          16m   v1.33.2
k8s-worker2   NotReady   <none>          15m   v1.33.2
bash
k8s-master$ kubectl get nodes
NAME          STATUS   ROLES           AGE   VERSION
k8s-master    Ready    control-plane   30m   v1.33.2
k8s-worker1   Ready    <none>          16m   v1.33.2
k8s-worker2   Ready    <none>          16m   v1.33.2

설정하기 (기타) #

kubectl 명령어를 입력하는 마스터 노드에서 편의를 위한 설정을 진행합니다.

8. 쿠버네티스 편의기능 설치 #

쿠버네티스 공식문서 중 kubectl 치트 시트 에 따라 kubectl 명령어를 k 로 단축하는 것과 같은 자동완성 설정을 할 수 있습니다.

bash
sudo apt-get update
sudo apt-get install bash-completion

echo 'source <(kubectl completion bash)' >> ~/.bashrc
echo 'alias k=kubectl' >> ~/.bashrc
echo 'complete -o default -F __start_kubectl k' >> ~/.bashrc
source ~/.bashrc

9. 쿠버네티스 대시보드 배포 #

쿠버네티스 공식문서 중 쿠버네티스 대시보드를 배포하고 접속하기 에 따르면 아래와 같은 웹 UI(쿠버네티스 대시보드)를 배포할 수 있습니다.

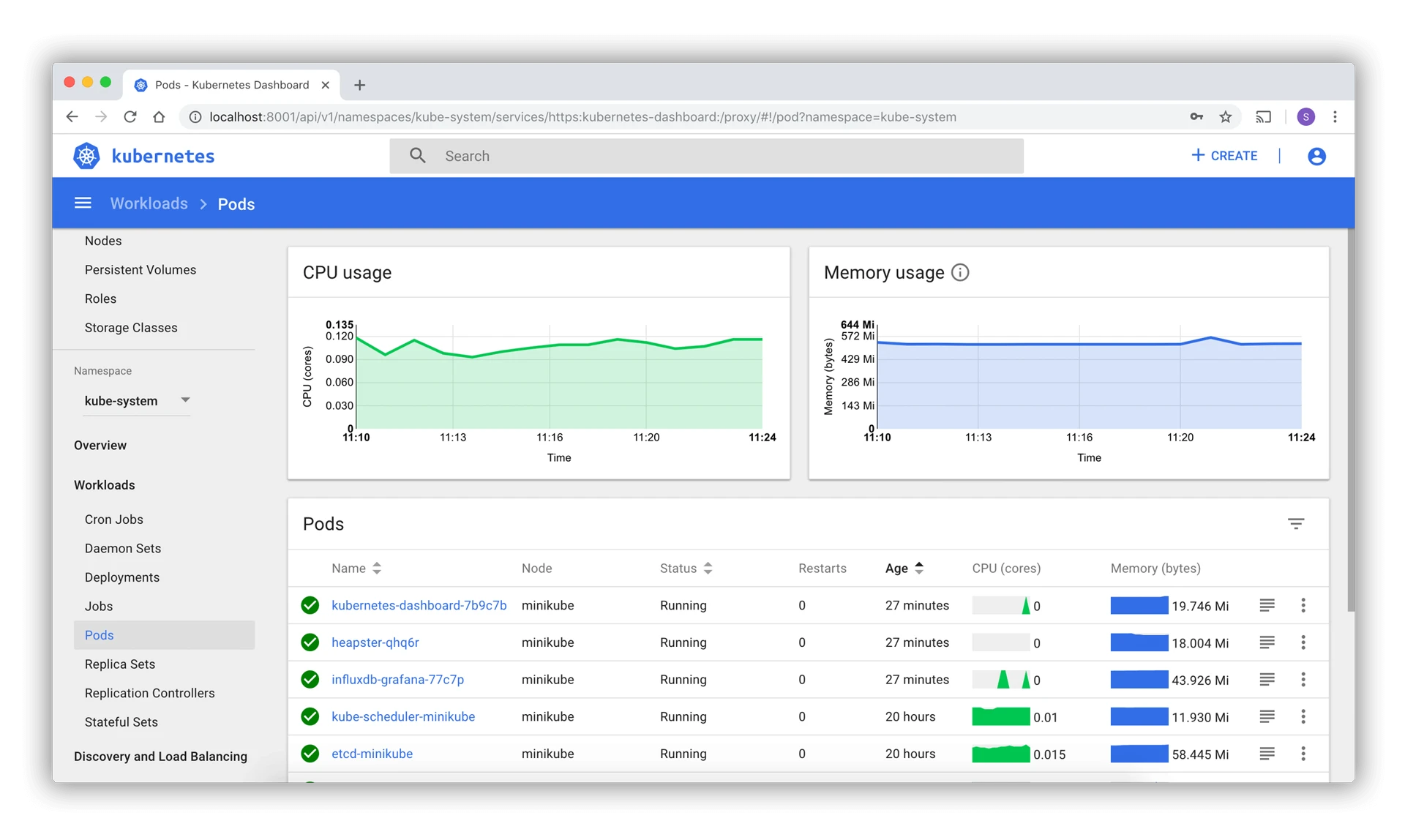

Kubernetes Dashboard > Workloads > Pods

쿠버네티스 대시보드 웹 UI에 대한 파드를 생성하고, 파드의 443 포트를 호스트의 포트(8443 등)에 포워딩하여 웹 UI에 접속할 수 있습니다. 해당 과정은 아래에서 제시합니다.

bash
kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.6.1/aio/deploy/recommended.yaml
kubectl create serviceaccount admin-user -n kubernetes-dashboard

kubectl create clusterrolebinding admin-user \
  --clusterrole=cluster-admin \
  --serviceaccount=kubernetes-dashboard:admin-user

kubectl create token admin-user -n kubernetes-dashboard > ~/admin-token

kubectl -n kubernetes-dashboard port-forward svc/kubernetes-dashboard 8443:443 &

이제 막 쿠버네티스를 설치한 직후라 그런지, 아니면 사용량이 올바르게 수집되지 않아서인진 모르겠지만 아무런 내용도 나타나지 않습니다. 나중에 쿠버네티스를 충분히 실습하고 나서 대시보드에 대해 다시 알아보겠습니다.
